SWC-DH型万向联轴器

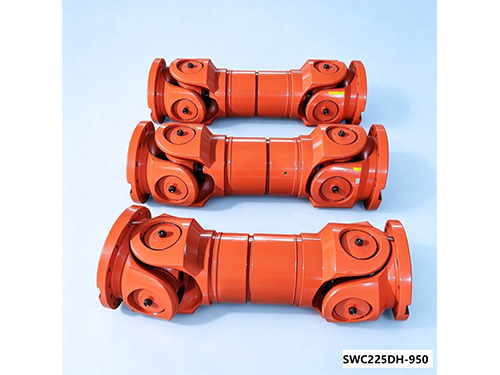

SWC-DH短伸缩十字轴万向联轴器

SWC-DH：D = 短伸缩；H = 焊接式，整体叉头结构，和 SWC-BH 属于同一系列，核心差别就是伸缩行程长短

两端万向节、十字轴总成、滚针轴承、密封件、短行程花键伸缩副、焊接中间管

整体锻造叉头，无轴承压盖螺栓，抗冲击、不容易断螺栓

花键副集成在中间管内，伸缩段很短，整机最小长度比 BH 更短，适合安装空间紧凑的位置

核心特点

1. 伸缩量小（重点！和 BH 最大区别）

   - DH：短伸缩，花键行程短，适合轴向位移不大的场合

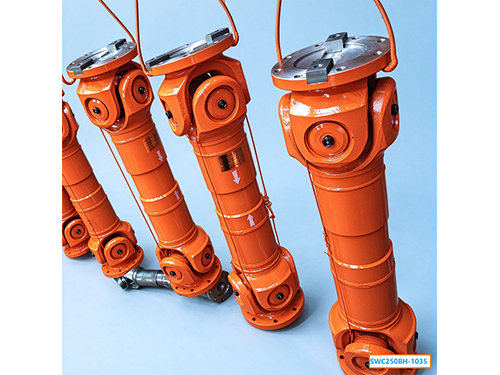

   - BH：标准伸缩，伸缩行程更长，适合热胀、移动量大的工况

2. 允许轴线折角最大 15°～25°，角向补偿能力和 BH 一致

3. 承载大、耐冲击，合金钢热处理，重载低速工况

4. 结构紧凑，最小安装长度更短，空间受限的设备优先选 DH

5. 中间管焊接，长度可裁切定制；双万向节才能等角速度传动

6. 需要定期给十字轴承、花键加注润滑脂，注意防尘密封

典型应用

冶金辊道、小型输送机、起重小车、矿山给料设备、橡塑机械、各类安装距离短、轴向窜动不大的重载传动
